Может ли оптоволоконный кабель с рейтингом Riser соответствовать нормам?
Волоконно-оптический кабель с рейтингом стояка соответствует строительным нормам при прокладке в вертикальных шахтах, лифтовых колодцах и пространствах между этажами, не относящихся к -пленумам. Эти кабели специально протестированы на соответствие стандартам UL 1666 и соответствуют требованиям статьи 770 NEC по предотвращению распространения огня в стояках.
Понимание требований сертификации вертикального кабеля

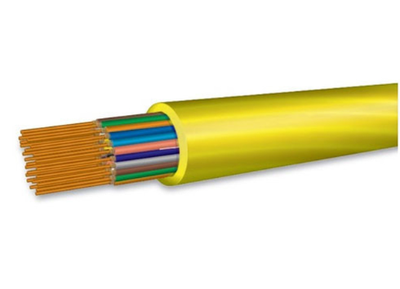

Волоконно-оптические кабели с рейтингом Riser имеют обозначение OFNR (оптическое волокно, непроводящее соединение), что указывает на то, что они прошли специальные испытания на огнестойкость. Сертификация требует, чтобы кабели соответствовали стандартам ANSI/UL 1666, которые проверяют характеристики распространения пламени в вертикальных шахтах. Это испытание гарантирует, что кабель не будет служить каналом для распространения огня между этажами.
Национальный электротехнический кодекс определяет, где эти кабели могут быть проложены по закону. Оптоволоконные кабели с вертикальной стойкой не должны передавать пламя с одного этажа на другой, если они проложены вертикально в шахте здания, и их нельзя прокладывать в вентиляционных помещениях. Это различие имеет значение, поскольку использование кабеля неправильного типа в конкретном помещении создает как юридическую ответственность, так и реальную угрозу безопасности.
При испытаниях UL 1666 кабели подвергаются воздействию высоких температур в вертикальной конфигурации, которая имитирует реальные условия здания. В ходе испытания измеряется высота распространения пламени, скорость тепловыделения, плотность дыма и поведение при горении. Критерии прохождения/неудовлетворения основаны на длине угля и продолжительности устойчивого горения. Кабели, не прошедшие этот тест, не могут по закону носить обозначение OFNR.
Где переходной кабель соответствует требованиям норм

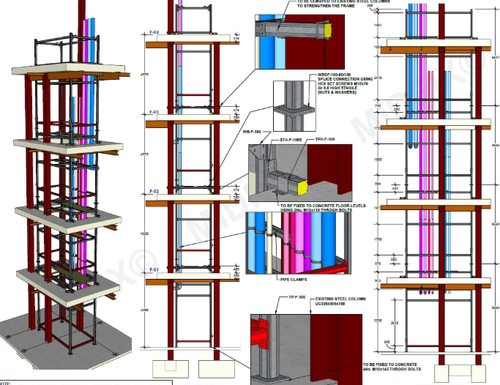

Стояк — это вертикальное пространство внутри здания, которое проходит между несколькими этажами, например, шахта лифта или любой другой вертикальный трубопровод, используемый для распределения инженерных коммуникаций, таких как водопроводы и коммуникационная проводка. Эти помещения принципиально отличаются от приточных помещений, поскольку они не являются частью систем циркуляции воздуха HVAC.
Райзер-кабели соответствуют нормам в нескольких конкретных сценариях:
Вертикальные пролеты между этажамив специальных шахтах или трубопроводах, не пропускающих окружающий воздух. Кабели, проложенные в вертикальных трассах, проходящих более чем по одному этажу или в шахте, должны быть как минимум типа OFNR. Сюда относится большинство-магистральных систем многоэтажных зданий, в которых кабели соединяют телекоммуникационные шкафы на разных этажах.
Аппаратные и телекоммуникационные шкафыкоторые являются автономными-и не используются для возврата воздуха. Для прокладки коммуникационных кабелей стояк может представлять собой отдельную комнату на каждом этаже или комнату, в которой находится общее электрооборудование, но это помещение является автономным-автономным и не используется для рециркуляции воздуха в систему HVAC. Применяются менее строгие требования к пожарной безопасности, поскольку дым не будет быстро распространяться по зданию.
Полости и пазы в стенахв коммерческих зданиях, где кабели проложены вертикально. Ключевым фактором является то, участвует ли пространство в циркуляции воздуха. В противном случае переходной кабель соответствует требованиям норм.
Один критический момент: кабель «пленум» можно использовать в пространстве стояка, но кабель стояка, как правило, нельзя использовать в пространстве «пленум». Такая иерархия замещения существует потому, что кабели пленума превышают стандарты огнестойкости стояков.
Когда переходной кабель не соответствует нормам
Пространства статического давления представляют собой основное место, где стояк не соответствует требованиям норм. Пленумы являются частью системы отопления, вентиляции и кондиционирования воздуха, часто включая открытые пространства над потолками или под полом, и, поскольку пленумы используются для возврата и циркуляции воздуха, к ним предъявляются строгие требования пожарной безопасности.
Помещения воздухозаборников способны быстро распространять огонь и дым из-за высокого содержания кислорода, что делает материал оболочки кабеля критически важным. В стояковых кабелях используются -огнестойкие материалы, которые самозатухают-, но они не соответствуют более строгим требованиям к низкому-дымности и пониженной-токсичности для пленумных применений.
Последствия установки вертикального кабеля в вентиляционных помещениях выходят за рамки нарушений норм. Если кабели с рейтингом стояка-используются в пространстве вентиляционной камеры, где должны были быть установлены кабели с номиналом CMP-, дым и пары от горящих кабелей могут попасть в систему отопления, вентиляции и кондиционирования и распространиться по всему зданию. Этот сценарий превращает локальный пожар в чрезвычайную ситуацию, охватывающую-все здание.
К конкретным местам, где стояк не соответствует нормам, относятся:
Пленумы с подвесным потолкомгде пространство над потолочной плиткой служит путем возврата воздуха. Даже если это помещение похоже на пространство, не являющееся-пленумом, его функция в системе HVAC определяет требования к кабелю.
Камеры с фальшполомобычно встречается в центрах обработки данных и коммерческих зданиях. Пленум — это пространство над подвесными потолками здания или под фальшполом, предназначенное для циркуляции воздуха. Для этого требуются кабели с рейтингом OFNP-.
Воздуховоды HVAC и приточно-вытяжные камеры. В воздушных камерах можно использовать только оптоволоконные кабели, рассчитанные на «пленум», без каких-либо исключений из этого требования.
Технические характеристики статьи 770 NEC
Статья 770 Национального электротехнического кодекса обеспечивает полную основу для прокладки оптоволоконного кабеля. При прокладке волоконно-оптических кабелей требования к методам проводки изложены в Ст.. 770, и только если Арт. 770 ссылается на разделы Главы 2 и Ст.. 300, они применяются к оптоволоконным кабелям и кабельным каналам.
В статье установлена четкая иерархия замены кабелей. Кабель с более высоким обозначением может быть заменен кабелем с более низким обозначением; например, кабель типа OFNP можно использовать в стояках, поскольку он соответствует более строгим требованиям использования пленума. Это позволяет установщикам стандартизировать кабель статической системы, если они того пожелают, хотя разница в стоимости делает это решение в первую очередь связанным с управлением запасами, а не с технической необходимостью.
В частности, для установки стояков требования NEC 770.179(B) охватывают требования к листингу. Кабели типа OFNR должны входить в список UL- в соответствии с разделами NEC 770-179(B) и 770-154(B) для использования в вертикальных прокладках в шахтах стояков зданий или от этажа к этажу. Требование внесения в список означает, что вы не можете использовать кабели, не включенные в список, за пределами 50-футовой входной переходной зоны.
Температурные значения также влияют на соответствие нормам. Оптоволоконные кабели должны соответствовать определенным стандартам идентификации и маркировки, включая минимальную температуру 60 градусов (140 градусов F). Большинство райзер-кабелей превышают этот минимум, но проверка остается важной для экстремальных условий.
Кодекс также касается смешанных установок. Непроводящие оптоволоконные кабели могут занимать кабельный лоток или короб с проводниками для цепей электрического освещения, питания и цепей класса 1. Такая гибкость помогает в ситуациях модернизации, когда существующие пути содержат силовые кабели.
Идентификационный код-соответствующего вертикального кабеля

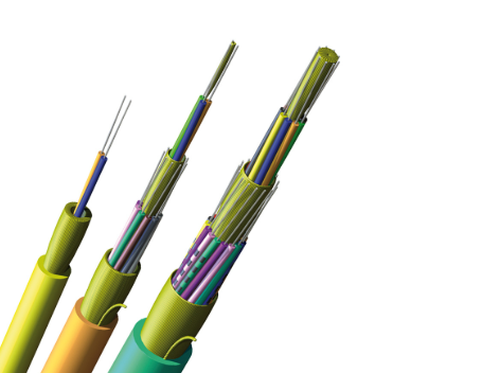

Оболочка кабеля обеспечивает немедленное визуальное подтверждение соответствия нормам. В спецификациях оптоволоконных кабелей и надписях на оболочках используются аббревиатуры OFNR или FT4 для обозначения статуса райзера, причем FT4 является канадским эквивалентом. Эта маркировка должна появляться через равные промежутки по длине кабеля.
Помимо базовой маркировки OFNR, дополнительные обозначения указывают на улучшенные свойства:
ОФНР ЛСЖКабели сочетают в себе класс огнестойкости стояка с низкими-недымными-галогенными характеристиками. Материал оболочки кабеля LSZH не содержит-галогенированных и огнестойких материалов, которые обычно встречаются в волоконно-оптических кабелях стояка и пленума, поскольку LSZH отличается низким дымовыделением, низкой токсичностью и низкими коррозионными характеристиками. Эти кабели стоят дороже, но обеспечивают дополнительную безопасность в занятых помещениях.
Внутренние/наружные вертикальные кабелиимеют двойные рейтинги как по защите окружающей среды, так и по огнестойкости. Герметичная-буферная конструкция внутри и снаружи позволяет прокладывать кабели внутри-магистральных сетей зданий и между-зданиями кампусов без дорогостоящих переходов между типами кабелей. Это исключает входные соединения при переходе кабелей снаружи внутрь здания.
Сам по себе знак листинга UL имеет значение. Кабели без надлежащей сертификации UL могут претендовать на рейтинг райзера, но не прошли необходимых испытаний. Большую часть испытаний пленумных кабелей проводят две основные лаборатории: Лаборатории страховщиков (UL) и Лаборатории электрических испытаний (ETL). Перед покупкой проверьте номера продуктов на веб-сайтах UL или ETL.
Цветовая маркировка не указывает на степень пожаробезопасности. Кабели Riser имеют больший диаметр, а цветовая маркировка более яркая, чем у пленум-кабелей, но цвет зависит от типа волокна (одномодовое или многомодовое), а не от пожаростойкости.
Компромиссы стоимости и производительности-
Разница в цене между стоячими и пленумными оптоволоконными кабелями значительно отличается от медных альтернатив. В отличие от не-волоконных кабелей, оптоволоконные кабели «пленум» часто довольно близки по цене к стоячим кабелям, поскольку для оптоволоконных кабелей обычно не требуется замена компонентов, а это означает, что стоимость волоконно-оптических кабелей «пленум», как правило, ближе к стоимости стояковых оптоволоконных кабелей.
Этот узкий ценовой разрыв влияет на решения о покупке. Многие подрядчики и установщики предпочитают держать под рукой только пленумный кабель, чтобы уменьшить требования к хранению и оптимизировать инвентарь. Надбавка в 20–30 % за пленум по сравнению со стояком кажется разумной, если ее сбалансировать с гибкостью использования одного типа кабеля в любом месте.
Рабочие характеристики остаются идентичными для стояков и статических моделей. Обозначение огнестойкости влияет только на материал оболочки, а не на внутреннее оптическое волокно. Обозначения CL/CM, CMP и CMR относятся только к номиналу оболочки кабеля и ее огнестойкости-они не влияют на возможности передачи данных кабеля. Характеристики полосы пропускания, затухания и дисперсии зависят от типа волокна, а не от класса пожаробезопасности.
Процедуры обращения и установки не различаются для стояков и пленум-кабелей. Кабель Duplex OM3 с номинальной стойкой-выглядит почти так же, как кабель Duplex OM3 с номинальной высотой-, и с ними обращаются и заделывают их одинаково. Техническим специалистам не нужно менять свои методы в зависимости от класса огнестойкости.
Распространенные сценарии нарушения правил
Понимание того, где установщики обычно допускают ошибки, помогает предотвратить нарушения. Самая частая ошибка связана с неверным определением пространства внутрикамерного пространства. То, что кажется стандартным подвесным потолком, на самом деле может функционировать как путь возврата воздуха, требуя приточного кабеля вместо вертикального кабеля.
Инспекторы по строительству сосредотачиваются на конкретных областях. Местные строительные инспекторы – это, как правило, электрики, прошедшие карьеру; они знают строительство зданий и национальные электротехнические нормы и правила, но могут быть не знакомы и не осведомлены о вопросах оптоволоконной-и телекоммуникационной проводки. Этот пробел в знаниях имеет двоякое значение.-Некоторые инспекторы могут неправильно утвердить вертикальный кабель в вентиляционных помещениях, в то время как другие могут потребовать вертикальный кабель там, где достаточно вертикального стояка.
Длинные кабели, проходящие через несколько типов пространств, создают сложность. Одиночный кабельный путь может проходить через аппаратные (где стоячий кабель соответствует нормам), затем через потолок статической камеры (требуется вентиляционный кабель), а затем вниз по шахте стояка (где достаточно вертикального кабеля). Если вы имеете дело с длинным кабелем, проходящим между различными частями здания, использование пленум-кабеля означает, что вам не придется повторно-подсоединять его к распределительной коробке для переключения между стояком и пленум-кабелями.
Модернизация старых зданий представляет собой особую проблему. Здания, построенные до появления современных норм пожарной безопасности, могут иметь неоднозначную космическую классификацию. Система отопления, вентиляции и кондиционирования воздуха могла быть изменена с течением времени, в результате чего не-пленумные помещения были заменены пленумными помещениями без обновления кабельной инфраструктуры.
Требования к документации также сбивают с толку монтажников. Если вы не заделываете некоторые кабели, поскольку они предназначены для использования в будущем, обязательно маркируйте каждый из них биркой, способной выдерживать воздействие окружающей среды. Оставленные кабели, которые не были удалены или помечены должным образом, создают нарушения правил, даже если активные кабели соответствуют требованиям.
Жилое и коммерческое применение
Требования кодекса существенно различаются в жилых и коммерческих помещениях. Для жилых домов высотой 2 этажа или меньше все, что когда-либо понадобится, — это не-кабели общего пользования без стояка, даже если в коммерческих зданиях они будут считаться приточными помещениями, поскольку обычно есть выход из любого жилого помещения.
В домах и дуплексах на одну-семейную семью действуют смягченные стандарты, поскольку жильцы могут быстро эвакуироваться через несколько выходов. Профиль риска отличается от высотного-офисного здания, где эвакуация занимает больше времени и риску подвергается больше людей.
Многоквартирные-квартиры и многоквартирные дома обычно должны следовать коммерческим нормам, которые вновь вводят требования к вертикальному кабелю для вертикальных трасс. Для четырех-этажного жилого дома требуются такие же пожаробезопасные-кабели, как и для офисного здания такой же высоты.
NEC открыто признает эти различия. Кабели типа OFNG и OFN могут прокладываться в вертикальных трассах, проходящих более чем через один этаж, или в шахте в двух случаях: если они заключены в металлический короб или расположены в огнестойкой шахте, содержащей противопожарные устройства на каждом этаже, или если они проложены в одно- или двух-этажных жилых домах. Это исключение подтверждает, что малоэтажное жилое строительство представляет иную опасность, чем коммерческое строительство.
Инспекция и правоприменение
Должностные лица, ответственные за строительство, имеют широкие полномочия по обеспечению соблюдения требований к пожарной безопасности кабелей. Чтобы заставить строительных инспекторов говорить «да», а не «нет», обратитесь к ним напрямую, установите позитивные отношения и, если необходимо, проведите неформальное обучение. Упреждающая коммуникация предотвращает неправильное понимание того, в каких помещениях какие типы кабелей требуются.
Процесс проверки обычно происходит до закрытия стен и установки потолочной плитки. Инспекторы проверяют, соответствует ли маркировка оболочки кабеля условиям установки. Они проверяют, чтобы в вентиляционных пространствах содержались только кабели OFNP, а в шахтах стояков содержалось как минимум кабели OFNR.
Неудачные проверки требуют замены кабеля, а не просто дополнительной документации. Если стоячий кабель появляется в пространстве статической камеры, единственное исправление заключается в прокладке нового кабеля, рассчитанного на камеру -. Влияние стоимости и сроков может быть существенным, особенно в жилых зданиях, куда доступ становится ограниченным после завершения строительства.
В некоторых юрисдикциях действуют более строгие требования, чем минимум NEC. Местные поправки могут потребовать использования пленум-кабеля в помещениях, где NEC разрешает использование вертикального кабеля, или могут исключить определенные варианты замены. Всегда проверяйте местные нормы перед закупкой материалов.
Правильный выбор кабеля
Начните с тщательного обследования здания, в ходе которого будет определен каждый тип пространства вдоль трассы кабеля. На чертежах систем вентиляции и кондиционирования показано, какие зоны участвуют в циркуляции воздуха. Архитектурные чертежи показывают вертикальные шахты и их назначение. Эти документы определяют, соответствует ли стоячий кабель нормам для вашей конкретной установки.
Когда существует неопределенность в отношении пространственной классификации, работают три подхода:
Проконсультируйтесь с владельцем здания или менеджером объекта.кто понимает, как функционируют помещения в системе HVAC. Они знают, какие потолочные камеры являются активным возвратом воздуха, а какие — простыми косметическими функциями.
Запросить разъяснения в местном строительном департаменте.перед установкой кабеля. Инспекторы ценят монтажников, которые обращаются за советом, а не предполагают, что они соблюдают требования.
По умолчанию кабель пленумакогда тип пространства остается неоднозначным и разница в цене приемлема. Выбор стояка или пленума является вопросом соответствия нормам и безопасности, а не бюджетом, поэтому всегда устанавливайте кабели статического давления в пространстве статического давления или там, где этого требует норматив.
Задокументируйте свои решения по выбору кабеля. Сфотографируйте маркировку оболочки кабеля, прежде чем покрывать ее потолочной плиткой или закрывать стены. Поддерживайте листы данных производителя, содержащие информацию о списках UL. Эта документация подтверждает соответствие нормам, если впоследствии возникнут вопросы.
При выборе кабеля учитывайте будущие модификации здания. Помещение, которое в настоящее время не является -стайером, может стать приточным пространством, если владелец здания переконфигурирует систему HVAC. Установленный сегодня кабель «пленум» остается соответствующим требованиям даже несмотря на такие изменения, тогда как стояк требует замены.
Часто задаваемые вопросы
Могу ли я использовать стоячий кабель в камере статического давления, если он находится внутри кабелепровода?
При использовании кабелепровода с номиналом -пленум не требуется кабель с номиналом -пленум, даже если кабелепровод находится в пространстве пленума. Металлический кабелепровод обеспечивает противопожарный барьер, который в противном случае обеспечивал бы оболочка кабеля. Однако прокладка кабелепровода обходится дорого, а купить кабель с номиналом «пленум»- зачастую проще и дешевле.
Во всех ли потолочных пространствах требуется кабель пленума?
Не все подвесные потолки представляют собой пленумы. Определяющим фактором является то, участвует ли полость потолка в циркуляции воздуха системы отопления, вентиляции и кондиционирования. Чисто косметический подвесной потолок без функции вентиляции позволяет использовать подъемный кабель. Проверьте чертежи систем отопления, вентиляции и кондиционирования или проконсультируйтесь с руководством здания для подтверждения.
Можно ли использовать стоячий кабель вместо кабеля общего-назначения?
Да, NEC разрешает замену в сторону повышения. Оптоволоконные кабели общего назначения могут быть заменены кабелями с номинальной стойкой. Обратное не допускается.-кабель общего-кабеля не может заменить стояк.
Что произойдет, если я установлю кабель неправильного типа?
Нарушения правил могут привести к неудачным проверкам, необходимости замены кабеля и потенциальной ответственности в случае пожара. Использование неправильного типа кабеля может привести к юридическим проблемам в случае возникновения пожара. Помимо юридических последствий, неправильный выбор кабеля создает реальную угрозу безопасности жизни-.
Волоконно-оптический кабель с рейтингом стояка соответствует строительным нормам в предназначенных для него применениях-вертикальных шахтах и не-пространствах между этажами-, но остается неприемлемым для установки в пленуме. Ключ заключается в точной пространственной классификации и понимании того, что «код соответствия» не является универсальным свойством самого кабеля, а скорее функцией соответствия характеристик кабеля требованиям среды установки. Строительные органы, чертежи систем отопления, вентиляции и кондиционирования и статья 770 NEC обеспечивают основу для выбора кабеля, соответствующего требованиям.
Источники:
Национальная ассоциация пожарной безопасности. NFPA 70: Национальный электротехнический кодекс.
Лаборатории страховщиков. UL 1666: Испытание высоты распространения пламени электрических и оптических-волоконных кабелей, установленных вертикально в шахтах.
Оптоволокно Cleerline SSF. «Кабели стояка и пленума». (cleerline.com)
Бельден. «Номиналы оптоволоконного кабеля: выбор стояка или пленума». (belden.com)
Фоско Коннект. «Номиналы огнестойкости оптоволоконного кабеля». (fiberoptics4sale.com)
