Руководство по покупке оптоволоконного кабеля Breakout
Понимание вариантов вашего оптоволоконного кабеля
Выбор правильного оптоволоконного кабеля требует не только количества волокон и типов разъемов. Среды установки, будущая масштабируемость и общая стоимость в течение срока службы кабеля могут варьироваться на 35–50 % в зависимости от выбранной конфигурации. В этом руководстве сравниваются характеристики различных типов разводных кабелей, охватывающих все: от базового распределения внутри помещений до защищенных наружных сборок.
За последние восемь лет работы с менеджерами центров обработки данных, сетевыми подрядчиками и корпоративными ИТ-командами мы видели, как неправильный выбор кабеля создает проблемы в дальнейшем-будь то недостаточная защита радиуса изгиба, неадекватные характеристики оболочки для окружающей среды или просто покупка большей емкости, чем необходимо. Этот контент основан на реальных отзывах о развертывании, данных полевых испытаний и технических спецификациях основных поставщиков.
Здесь вы найдете: подробное сравнение одномодовых и многомодовых кабелей, варианты разъемов и экологические характеристики. Большинство заказов для стандартных конфигураций отправляются в течение 5–8 рабочих дней; Сборка на заказ обычно занимает 3-4 недели.

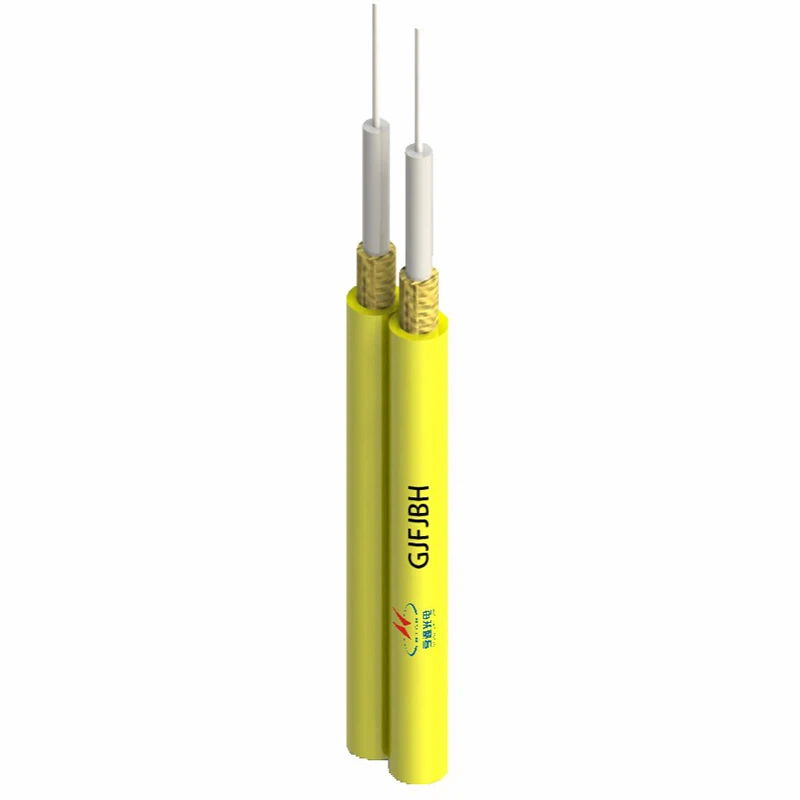

Продукция Hengtong Breakout для оптоволоконных кабелей
Категории оптоволоконных кабелей Breakout
Кабели с разделительными волокнами делятся на несколько типов в зависимости от конструкции и применения. Вот что действительно важно для вашей установки.
Волоконно-оптический кабель для внутренней распределительной сети (класс «пленум/стояк»)
Это стандартный центр обработки данных и магистральные кабели. Основная оболочка кабеля содержит несколько буферных волокон толщиной 900 мкм, каждое из которых имеет собственную вспомогательную оболочку. Хорошо работает в контролируемых условиях, когда кабель прокладывается через кабельные лотки, под фальшполом или в потолочном пространстве.
Типичные сценарии: распределение рядов центров обработки данных, подключение телекоммуникационных шкафов, магистральная сеть кампуса.
Ключевые особенности:
- Оболочки, рассчитанные на OFNP (камерная камера) или OFNR (стояк), малый допуск на радиус изгиба
- Доступные конфигурации: 6–144 волокна с разъемами LC или SC.
- Обычное количество волокон: 12 волокон, 24 волокна, 48 волокон.
Бронированный/тактический оптоволоконный кабель
Добавляет гофрированную или взаимосвязанную броню между внутренней и внешней оболочкой. Значительно более устойчив к грызунам-и раздавливанию-, чем стандартные конструкции. Компромисс — вес и гибкость.-эти тросы заметно жестче.
Типичные сценарии:
Открытые кампусы, промышленные объекты, временные сооружения для проведения мероприятий, военные объекты.
Ключевые особенности:
Стальной или алюминиевый бронеслой, часто включает в себя тянущие захваты.
Общие конфигурации:
6-24 волокна, обычно разъемы повышенной прочности, такие как ODVA или военные спецификации
Наружное/прямое захоронение
В конструкции используются оболочки,-стойкие к ультрафиолетовому излучению, и элементы, блокирующие воду-. Некоторые версии включают в себя трубки,-наполненные гелем, в других используются сухие материалы,-блокирующие воду. Не все кабели, предназначенные для использования вне помещений, рассчитаны на прокладку-подземных помещений-, проверьте фактические характеристики.
Типичные сценарии:
Соединения зданий-с-зданиями, воздушные трассы, подземные трубопроводы
Ключевые особенности:
УФ--стабилизированная полиэтиленовая оболочка, водо--блокирующая способность, диапазон температур обычно от -40 до +70 градусов.
Общие конфигурации:
12–48 волокон с закаленными разъемами
Гибридные коммутационные сборки
Объединяет оптоволокно с медными проводниками в одной кабельной сборке. Полезно, когда вам необходимо доставлять как данные, так и электроэнергию, или при прокладке оптоволокна вместе с традиционной медной инфраструктурой во время переходов.
Типичные сценарии:
Установки беспроводных антенн, системы DAS, промышленные средства управления
Ключевые особенности:
Интегрированные медные пары (обычно Cat5e или Cat6) с оптоволоконными жилами.
Общие конфигурации:
4–12 волокон плюс 4–8 медных проводников
Таблица быстрого сравнения
| Тип кабеля | Внутреннее использование | Наружное использование | Доступна броня | Лучшее для | Типичное ограничение |
|---|---|---|---|---|---|
| Стандартный крытый | Да | Нет | Нет | Дата-центры, здания | Неустойчив к погодным-погодным условиям |
| Пленум-Рейтинг | Да | Нет | Необязательный | Помещения-обработки воздуха | Более высокая стоимость |
| Уличный УФ-излучение-Номинал | Ограниченный | Да | Необязательный | Здание-к-зданию | Нужен проводник для захоронения |
| Бронированный | Да | Да | Стандартный | Среды с высоким-риском | Менее гибкий, более тяжелый |
| Прямое захоронение | Нет | Да | Обычно | Подземные ходы | Излишнее использование кабелепровода |
| Гибридное волокно/медь | Да | Да | Необязательный | Питание + передача данных | Более громоздкая и сложная маршрутизация |
Как выбрать правильный кабель для разводки
Внутренняя и внешняя среда
Почему это важно: защита окружающей среды напрямую влияет на срок службы кабеля и соответствие требованиям. Использование кабеля, рассчитанного на использование внутри-вне помещения, лишает гарантии и нарушает правила в большинстве юрисдикций.
Как решить:
Если ваш кабель находится в помещениях,-контролируемых системой отопления, вентиляции и кондиционирования воздуха → стандартный рейтинг OFNR или OFNP.
При работе через воздушные-камерные камеры → Должен иметь рейтинг OFNP (камерная камера), не-оборотный вариант.
Если какая-либо часть работает на открытом воздухе или в некондиционируемых помещениях → На открытом воздухе-с защитой от ультрафиолета.
Если вы не уверены в будущей маршрутизации → выберите наружную-оценку; он работает и в помещении (просто стоит дороже)
Распространенная ошибка:
Предполагая, что кабель с номинальным стояком-работает в камерах воздуховодов,-он не соответствует нормам пожарной безопасности для помещений-обработки воздуха.
Количество и тип волокон
Почему это важно: обычно вы придерживаетесь первоначально установленного количества волокон. Прокладка дополнительных кабелей в дальнейшем потребует в 3–5 раз больше трудозатрат.
Как решить:
Подсчитайте свои непосредственные связи, а затем умножьте их в 1,5–2 раза для роста.
Одиночный-режим (OS2), если какой-либо пробег превышает 500 метров или вам требуется скорость 10G+ в долгосрочной-срочной перспективе.
Многомодовый OM3/OM4 для коротких дистанций (менее 300 м), при которых вы остаетесь на скорости 10G или ниже.
Не смешивайте типы волокон в одном кабеле-это может привести к путанице при устранении неполадок.
Распространенная ошибка:
При-покупке оптоволокна рассчитывайте сэкономить деньги сегодня, а 18 месяцев спустя потратите значительно больше на вторую прокладку кабеля.
Тип разъема и полярность
Почему это важно: тип разъема влияет на трудозатраты на подключение, совместимость оборудования и плотность портов.
Как решить:
Дуплекс LC является стандартным для большинства корпоративных сетей (самая высокая плотность).
Разъемы SC, если вы работаете со старым оборудованием или нуждаетесь в частых циклах соединения.
MPO/MTP для приложений с высокой-плотностью (40G/100G), но убедитесь, что ваше оборудование поддерживает эту полярность.
Для наружного или промышленного использования: закаленные разъемы с резиновыми чехлами и дополнительным уплотнением.
Соображения по полярности:
Тип A (прямой-проходной): наиболее распространенный.
Тип B (перевернутый): для определенных архитектур коммутаторов.
Если вы ошибетесь, вам придется-перезаделывать кабели заново.
Распространенная ошибка:
Заказал неправильный тип полярности, поскольку вы не проверили документацию по переключателю.-Это случалось при крупных заказах.
Способ и маршрут установки
Почему это важно: конструкция кабеля должна соответствовать вашему методу установки, иначе вы повредите волокна во время установки.
Как решить:
Протягивание через кабелепровод → нужны захваты, меньшее количество волокон на кабель (проще тянуть)
Кабельный лоток/J-крючки → Стандартное прорывное соединение работает нормально, следите за радиусом изгиба на поворотах.
Непосредственное захоронение → Должно быть рекомендовано-захоронение (а не только «на открытом воздухе»), рассмотрите возможность бронирования зон с грызунами.
Воздушное/крепление → Требуется устойчивость к ультрафиолетовому излучению + механическая нагрузка, возможно, встроенный проводной провод
Правило радиуса изгиба:
10-кратный диаметр кабеля при установке, 5-кратный диаметр кабеля при установке. Нарушьте это правило, и вы приведете к потере сигнала.
Распространенная ошибка:
Заказ внутреннего кабеля для трассы, имеющей одну наружную секцию длиной 10-метров, — эта секция ставит под угрозу всю установку.
Будущее обслуживание и тестирование
Почему это важно: некоторые конструкции кабелей гораздо проще выявить и отремонтировать, чем другие.
Как решить:
Отдельные буферные волокна диаметром 900 мкм легче всего заделывать и тестировать в полевых условиях.
Ленты с плотным-буфером в разъёмном формате экономят место, но для ремонта требуются специальные инструменты.
Предварительно-разъемные сборки не подлежат ремонту-в полевых условиях (вы заменяете весь кабель)
Оставьте шлейфы обслуживания на обоих концах (не менее 3 метров) для будущего повторного-заделки.
Учитывайте доступность тестирования: можете ли вы получить доступ к обоим концам одновременно для тестирования OTDR? Если нет, вам нужны сборки,-проверенные на заводе, с отчетами об испытаниях.
Распространенная ошибка:
Покупка самой дешевой предварительно-разъемной сборки без тестовой документации, а затем целые дни на устранение неполадок с дефектным оптоволокном.
Матрица сравнения конфигураций
| Приложение | Рекомендуемый тип | Тип волокна | Считать | Время реализации |
|---|---|---|---|---|
| Ссылка на небольшой офис | Внутренняя пленум | ОМ3/ОМ4 | 6-12 | 2-4 часа |
| Строка центра обработки данных | Внутренняя пленум | ОС2 или ОМ4 | 24-48 | 1 день |
| Здание-к-зданию (кампусу) | Наружный УФ | ОС2 | 12-24 | 2-3 дня |
| Промышленный объект | Бронированный | ОС2 | 12-24 | 2-4 дня |
| Магистраль подземного кампуса | Прямое захоронение бронированное | ОС2 | 48-96 | 4-7 дней |
| Беспроводное антенное питание | Гибридное волокно/медь | ОС2 + Cat6 | 4-6 волокон + 4 медь | 1-2 дня |
Рекомендуемые конфигурации по типам пользователей
Наши последние проекты
Проекты сотрудничества Шанхайской машиностроительной мастерской Jwell-
Малый бизнес/филиал
(10-50 подключений)
Типичные потребности:
Подключите пару шкафов с выключателями или распространите их на пристройку.
Рекомендуется:
12-волоконная внутренняя пленумная камера OM3 с разъемами LC или 12-волоконная внешняя камера, если какая-либо секция открыта
Почему это работает:
Достаточная емкость для текущих потребностей плюс рост на 4–6 лет, стандартные разъемы соответствуют типичному сетевому оборудованию.
Кампус среднего-предприятия/многоэтажного-здания
(50-500 подключений)
Типичные потребности:
Создание межсоединений, распределение центров обработки данных, несколько телекоммуникационных шкафов
Рекомендуется:
Сочетание 24-волоконных OS2 внутри здания для магистральной сети внутри-зданий и 12–24 волоконных OS2 вне помещений для межзданий.
Почему это работает:
Одиночный-режим удовлетворяет любые будущие требования к скорости, а 24-волоконный режим обеспечивает достаточное количество пар для резервирования и роста.
Крупное предприятие/ЦОД
(500+ соединений)
Типичные потребности:
Структурированная кабельная система высокой-плотности, резервные пути, сочетание протоколов и скоростей.
Рекомендуется:
48-72 оптоволоконных магистральных кабеля OS2 для внутренней камеры с разъемами MPO, разводка в распределительных точках
Почему это работает:
Большое количество волокон сокращает общее количество кабельных трасс, разъемы MPO максимизируют плотность, коммутационные панели обеспечивают гибкость
Техническое погружение
Буферное волокно толщиной 900 мкм по сравнению с . 250мкм в наборах для фуркации
Разница не очевидна из технических характеристик, но она имеет значение для полевых работ. В настоящем кабеле с прорывом каждое волокно на заводе заключено в плотную буферную оболочку толщиной 900 мкм. В более дешевых альтернативах используется стандартное волокно толщиной 250 мкм с отдельными фуркационными трубками, добавленными позже-или, что еще хуже, ожидайте, что вы добавите их.
01
Ценность для вас
Буферное волокно толщиной 900 мкм можно заделывать напрямую с помощью стандартных разъемов, комплект для разветвления не требуется.
02
Уровень необходимости
Требуется, если вам когда-нибудь понадобится повторно-прервать работу в полевых условиях или выполнить ремонт.
03
Влияние на стоимость
Увеличивает стоимость, но окупается гибкостью установки.
04
Реальная-разница мира
Оконцовка 900 мкм занимает 20–30 минут на одно волокно; 250 мкм с фуркацией добавляет еще 15 минут и больше точек отказа.
Материал оболочки и огнестойкость
Это определяет, где вы можете законно проложить кабель. Характеристики дополняют друг друга: OFNP (стационарная камера) может использоваться где угодно, OFNR (стояк) не может использоваться в пленумах, OFN (общего назначения) предназначен только для не-вертикальных прокладок.
- OFNP-Пленум: без галогенов-, с низким дымообразованием-требуется для помещений-обработки воздуха
- OFNR-Стояк:Огнестойкий-огнестойкий, подходит для вертикальных пролетов между этажами.
- OFN-Общего назначения: базовая огнестойкость, только горизонтальные прокладки.
- На открытом воздухе-УФ-стабилизированный: УФ-стабилизированный полиэтилен, обычно не пожаробезопасный-(не обязательно).
Ценность для вас
Использование правильного номинала обеспечивает соответствие требованиям и позволяет избежать дорогостоящей замены-кабелей.
Уровень необходимости
Не-не подлежит обсуждению в отношении соответствия кодексу
Влияние на стоимость
OFNP стоит дороже, чем OFNR, но вы не можете заменить его дешевле.
Типы брони: гофрированная или сблокированная.
Если вам нужна броня, ее тип имеет значение. Гофрированная броня (например, гибкая металлическая трубка) легче и гибче, но обеспечивает меньшую защиту от раздавливания. Сблокированная броня (перекрывающиеся металлические полосы) жестче, но значительно жестче.
Гофрированный:
Хорошее средство от грызунов, достойная устойчивость к раздавливанию, упрощенная маршрутизация.
Взаимосвязано:
Максимальная защита от раздавливания, сверхпрочный-барьер для грызунов, ограниченная гибкость
Диэлектрические варианты:
Некоторые доспехи не-металлические (из стекловолокна или арамида), чтобы избежать проблем с заземлением.
Ценность для вас:
Сопоставляет уровень защиты с реальным риском
Уровень необходимости:
Только в том случае, если у вас есть особая опасность, связанная с грызунами или раздавливанием.-В противном случае это увеличивает вес и сложность.
Влияние на стоимость:
Премиум-конструкция для специализированного применения
Водоблокирование: гелевый-наполненный или сухой
Наружные кабели нуждаются в гидроизоляции. В старых конструкциях использовался вазелиновый гель,-грязный, но эффективный. В современных кабелях используются супер-поглощающие полимеры (блокирующие сухую воду)-очистители, которые почти столь же эффективны.
-
Гелевый-наполнитель: проверенная технология, очень надежная, но при заделке грязно (требуется очистка).
-
Блокировка сухой воды-: чистота в обращении, хорошая производительность, немного меньшая защита в очень влажных условиях.
-
Гибридный: в некоторых кабелях для максимальной защиты используются оба типа.
Ценность для вас:
С сухой блокировкой намного проще работать выездным специалистам.
Уровень необходимости:
Требуется для любой установки на открытом воздухе или в кабелепроводе, где может присутствовать влага.
Влияние на стоимость:
Минимальная разница между гелем и сухим блокированием
Сценарии применения и реальные примеры
Наши последние проекты
Проекты сотрудничества Шанхайской машиностроительной мастерской Jwell-
Сеть кампусов из нескольких-зданий
Типичная ситуация: университетский или корпоративный кампус с 4–8 зданиями, расстояния между зданиями от 50 до 400 м, сочетание воздушных и подземных трасс.
Что работает: 24-волоконные кабели OS2 для наружной разводки с разъемами LC, бронированные для подземных участков. При установке оставьте 20 % запасных волокон для будущих дополнений.
Детали реализации:
Используйте 12 волокон для активных каналов (6 пар), 12 оставьте темными для расширения.
Бронированные секции в траншеях, стандартное наружное УФ-излучение-, рассчитанное на работу с воздуха
Петли обслуживания у каждого входа в здание (минимум 5 метров)
Точки объединения в крупных зданиях для звездообразной топологии.
Структурированная кабельная система центра обработки данных
Типичная ситуация: 10–20 стоек с сетевым оборудованием, необходима гибкая связь между рядами и коммутаторами ядра, высокие требования к плотности портов.
Что работает: 48-72-волоконные магистральные кабели OS2 с разъемами MPO-12 от ядра до точек распределения, затем 12-волоконные кабели для разветвления LC до отдельных стоек.
Детали реализации:
Магистральные кабели MPO сводят к минимуму кабельные пути (дуплексные каналы 1 кабель=12)
Отрывные кассеты в конце--ряда преобразуют MPO в LC
Сочетание OM4 и OS2: используйте OM4 для линий короче 100 м, OS2 для магистральной сети.
Сеть промышленных объектов
Типичная ситуация: производственному предприятию или складу необходимо подключить системы управления и камеры в суровых условиях с вибрацией оборудования, перепадами температур, возможностью физического повреждения.
Что работает: бронированные кабели с прочными разъемами, часто гибридное волокно/медь, для оборудования, которому необходимы как данные, так и питание.
Детали реализации:
Блокированная броня для зон с движением тяжелой техники или вилочных погрузчиков.
Температура-номинальная от -20 до +60 градусов (типичный промышленный диапазон)
Герметичные разъемы с резиновыми чехлами
Частые точки крепления для снижения механического напряжения
