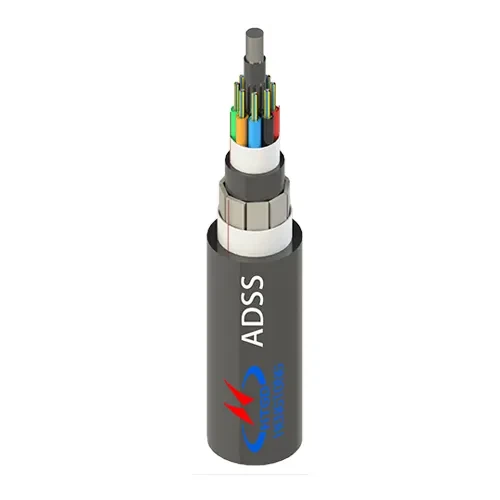

AREIAL-Многотрубная плоская броня из стеклопластика с двойной оболочкой ADSS

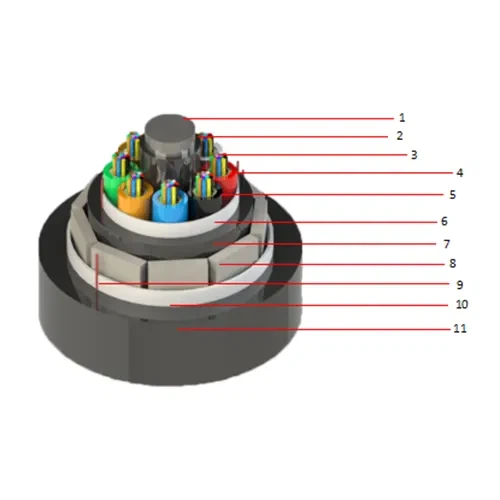

1-Центральный силовой член
2 слоя подушек
3-оптическое волокно
Наполнитель для 4 тюбиков
5-Свободная трубка
6-Влагоблокирующая лента
7-Внутренняя куртка
8-плоский прочный элемент из стеклопластика
9-жильный шнур
10-Внешняя водоблокирующая лента
11-Внешняя куртка
Особенности продукта
Вся средняя неметаллическая конструкция для предотвращения сильной электрической эрозии и проникновения молний в окружающую среду, высокие показатели безопасности.
Поддержка большого зазора (около 800 м) самонесущей надземной прокладки, исключающая установку стальных прядей, высокую эффективность конструкции.
Высокопрочное-бронирование из плоского стеклопластика: внешний слой равномерно обернут девятью слоями плоской ленты из стеклопластика в качестве брони, что значительно повышает прочность на разрыв, жесткость на изгиб и устойчивость к грызунам.
Двойная водо-блокирующая конструкция: водоблокирующая-лента наносится продольно перед внутренней и внешней оболочкой, создавая два радиальных барьера для влаги.
Легкий доступ для установки: два красных шнура расположены под внутренней и внешней оболочкой, чтобы облегчить быстрое и легкое снятие оболочки во время установки.
Производительность оптоволоконной передачи
|
Кабельное оптическое волокно (дБ/км) |
62,5 мкм (850 нм/1300 нм) |
50ум (850 нм/1300 нм) |
G.652 (1310 нм/1550 нм) |
G.655 (1550 нм/1625 нм) |
|
Максимальное затухание |
3.5/1.5 |
3.5/1.5 |
0.36/0.21 |
0.21/0.26 |
|
Типичное значение |
3.0/1.0 |
3.0/1.0 |
0.35/0.20 |
0.20/0.24 |
Технические характеристики
| Количество клетчатки | Мин. радиус изгиба(мм) | Диаметр кабеля | Вес кабеля | Предел прочности | Раздавить | |
| Во время установки | После установки | |||||
| 24 | 20D | 15D | 13.5 | 159 | 2.7/8.0 | 700/2200 |
| 48 | 20D | 15D | 14.2 | 186 | 3.4/8.5 | 700/2200 |
| 96 | 20D | 15D | 14.8 | 206 | 3.4/8.5 | 700/2200 |
| 144 | 20D | 15D | 17.5 | 279 | 4.2/12.0 | 700/2200 |
Примечания:
1.D обозначает диаметр кабеля;
2. Вышеуказанные параметры являются типичными значениями;
3.Спецификация кабеля может быть разработана в соответствии с требованиями заказчика.
Экологическая характеристика
• Температура транспортировки/хранения: от -30 до +60 градусов.
Приложения
• Канальная и не-самонесущая антенна, электрическая среда, зона, подверженная воздействию молний.
Упаковка и барабан
• Стандартная длина: 2000 м; также доступны другие длины.
• Кабели упакованы в деревянные барабаны, также могут быть изготовлены по требованию заказчика.
Партнер
Часто задаваемые вопросы
Вопрос: Какова максимальная длина кабеля ADSS?
О: Максимальная длина пролета кабеля ADSS (полностью-диэлектрический самонесущий-несущий кабель) зависит от различных факторов, включая конструкцию оптоволоконного кабеля, тип волокна и условия окружающей среды. Однако, как правило, максимальная длина кабеля ADSS составляет 700 метров.
Вопрос: Как кабель защищает от грызунов и птиц?
Ответ: Несколько слоев плоской ленты FRP (армированный волокном пластик) равномерно намотаны между внутренней оболочкой из MDPE и внешней оболочкой из HDPE, образуя физический защитный слой, который эффективно защищает от укусов грызунов и птиц.
Вопрос: Для каких приложений подходит этот кабель?
О: Кабель предназначен для воздушной прокладки с максимальным пролетом 50–60 метров и начальным провисанием 0,5%. Выдерживает скорость ветра до 24,7 м/с (в незаледных условиях). Полностью-диэлектрическая конструкция и устойчивость к грызунам и птицам делают его идеальным для линий связи в средах, требующих повышенной защиты.
