Понимание производства оптоволоконного кабеля
От теории до производства
Мир современных телекоммуникаций в значительной степени зависит от производства волоконно -оптического кабеля, сложного процесса, который превращает сырье в основу глобального связности.
Фундаментальные принципыОптический волновод
В основе производства волоконно -оптического кабеля лежит понимание того, как свет распространяется черезОптические волноводыПолем Распределение электромагнитного поля и модальные характеристики в волокнистых волноводах определяют фундаментальные свойства передачи каждого оптоволоконного кабеля. Single - волокна режима, которые поддерживают только один режим распространения, демонстрируют конкретные длины волн отсечки, которые должны тщательно контролироваться во время производства волоконно -оптического кабеля.
Эти характеристики отсечения могут измениться после кабеля, что делает им необходимым для производителей учет механических напряжений и эффектов изгиба на этапе конструкции волоконно -оптического кабеля, чтобы обеспечить оптимальную производительность в конечном продукте.
Явлениехроматическая дисперсияВ одиночном - волокна режима представляет собой критическое соображение в производстве волоконно -оптического кабеля. Эта длина волны - Характеристика распространения, зависимая от распространения, вызывает различные спектральные компоненты оптических сигналов для перемещения на различных скоростях, потенциально ограничивая расстояния передачи и скорости передачи данных в оптоволоконных кабельных системах.
Современные методы производства включают стратегии дисперсионной компенсации, включая производство дисперсии - компенсационных волокон и точного контроля профилей показателей преломления во времяизготовление преформыПолем Эти расширенные подходы в производстве волоконно -оптического кабеля гарантируют, что готовые кабели могут поддерживать высокую передачу передачи данных на расстоянии на расширенные расстояния без разложения сигнала.
Общее внутреннее отражение
Фундаментальный принцип, обеспечивающий распространение света с помощью волоконной оптики
Характеристики режима
Различные пути распространения определяют классификацию волокна
ДобыватьЭффекты RSION
Длина волны - Зависимое от распространения влияет на целостность сигнала
Дисперсия режима поляризации (PMD)Представляет собой еще одну проблему, которая должна быть решена с помощью методов производства передового оптоволоконного кабеля. Этот эффект, вызванный двойной клетчаткой, приводит к дифференциальным задержкам группы между ортогональными поляризационными состояниями в оптоволоконном кабеле.
Процессы производства в настоящее время включают специализированные методы вращения во время рисунка волокна, чтобы минимизироватьПМД, обеспечение превосходной производительности волоконно -оптического кабеля в High - Системах скорости передачи. Эти инновации в производстве оптоволоконного кабеля стали важными для удовлетворения строгих требований современных телекоммуникационных сетей.
Эволюция коммуникационных волокон
Прогрессирование стандартов оптического волокна от G.652 до G.657 отражает непрерывные улучшения в возможностях производства оптоволоконного кабеля.
G.652
G.652 Стандартные одиночные - режим волокон
- Развернуто по всему миру в качестве стандарта для установки оптоволоконного кабеля
- Несколько подкатегорий (A, B, C, D) доступны для различных применений оптоволоконного кабеля
- G.652D предлагает уменьшенное ослабление пика воды в волоконно -оптических кабельных системах
- НижеПМДЗначения в более новых вариантах волоконно -оптического кабеля обеспечивают лучшую производительность
G.653 - G.655
G .653 - G.655 Специализированные волокна
- G.653: Дисперсия - Сметные волокна для волоконно -оптических кабельных сетей
- G.654: Cutoff - сдвинуто для использования подводного волоконного кабеля
- G.655: non - Zero Dispersion - сдвинутые оптоволоконные конструкции кабеля
- Использованные свойства для конкретных применений оптоволоконного кабеля
G.657
G.657 Bend - Нечувствительные волокна
- Сохраняет производительность оптоволоконного кабеля под плотными изгибами
- Включает гибкие установки оптоволоконного кабеля FTTH
- Точный контроль показателя преломления в производстве оптоволоконного кабеля
- Траншевые конструкции для лучшего ограничения в режиме в волоконно -оптическом кабеле
Введение G.657 Bend - нечувствительные волокна отмечает значительный этап в производстве оптоволоконного кабеля. Эти волокна сохраняют отличную производительность даже в условиях жесткого изгиба, что позволяет более гибким сценариям установки в волокне - к - - развертывания домашних условий.
Производство этих волокон требует точного контроля профиля показателя преломления, часто используя траншею конструкции, которые ограничивают оптический режим более эффективно, чем обычный шаг - индексных профилей.
Производственные технологии
Модифицированное химическое осаждение пара
Введение G.657 Bend - нечувствительные волокна отмечает значительный этап в производстве оптоволоконного кабеля. Эти волокна сохраняют отличную производительность даже в условиях жесткого изгиба, что позволяет более гибкому сценариям установки оптоволоконного кабеля в волокне - к - - развертывания домашних условий.
Изготовление этих компонентов волоконно -оптического кабеля требует точного управления профилем показателя преломления, часто используя траншею конструкции, которые ограничивают оптический режим более эффективно, чем обычный шаг - Индексные профили, используемые в традиционных волоконных кабельных продуктах.
Vapor - Фазовое осевое осаждение
Vapor - Фазовые осевые осаждения (VAD) и внешние процессы осаждения пара (OVD) представляют собой подходы производства оптоволоконного кабеля. Технология VAD обеспечивает непрерывный рост преформы посредством осевого осаждения частиц сажи для производства волоконно -оптического кабеля, в то время как OVD строит слои радиально на вращающемся целевом стержне.
Комбинация осаждения ядра VAD с применением облицовки OVD оказалась особенно эффективной для производства волокон G.652D, используемых в волоконно -оптическом кабеле с превосходными оптическими характеристиками.
Химическое осаждение в плазме
Осаждение химического паров в плазме (PCVD) и внешняя модифицированная система химической техники (OMCT) предлагают альтернативные подходы в производстве волоконно -оптического кабеля.
Технология OMCTS, специально разработанная для создания слоев оболочки OVD в преформах волоконно -оптического кабеля, обеспечивает повышенные скорости осаждения и повышенную эффективность использования материалов, что способствует большей стоимости - эффективных производственных процессов оптоволоконного кабеля.
Процесс изготовления предварительной формы
Критический первый шаг в создании High - качественных оптических волокон
MCVD процесс
Процесс модифицированного химического осаждения пара (MCVD) является одним из самых передовых методов, используемых в производстве волоконно -оптического кабеля.
Точно введя химические пары в вращающуюся трубку кремнезема, производители могут достичь высокого точного осаждения стеклянных слоев с помощью контролируемых легированных пилотов.
Этот метод обеспечивает превосходный контроль показателя преломления, что имеет решающее значение для оптимизации передачи света, минимизации потери сигнала и повышения общей производительности волокна.
Для приложений B2B, таких как центры обработки данных, сети 5 г и системы подводной связи, последовательные профили показателя преломления гарантируют Long - Стоимость и совместимость с высокой - Оптическими системами емкости.
VAD Technology
Технология осевого осаждения пара (VAD) является ведущим методом производства оптических волоконных преформ. В отличие от пакетных процессов, VAD обеспечивает непрерывный рост преформы, что значительно повышает эффективность и последовательность в производстве волоконно -оптического кабеля.
Во время процесса частицы кремнезема осаждаются непосредственно на семенный стержень в осевом направлении, образуя большие преформы диаметром- с однородной структурой и точным контролем показателя преломления.
Для приложений B2B -, таких как телекоммуникационные носители, операторы центров обработки данных и поставщики подводных кабелей - технологии VAD обеспечивают стабильную поставку, масштабируемость и высокую надежность, требуемую глобальными оптическими сетями.
OVD процесс OVD
Внешнее отложение паров (OVD) является одним из наиболее широко используемых методов в производстве волоконно -оптического кабеля.
В этом процессе мелкие частицы кремнезема осаждаются в радиальных слоях на вращающемся керамическом стержне. После осаждения пористая преформа консолидируется при высоких температурах, чтобы создать плотную стеклянную структуру с точным контролем показателя преломления.
Для покупателей B2B, таких как операторы телекоммуникации, поставщики центров обработки данных и системные интеграторы, OVD обеспечивает масштабируемость, низкое затухание и надежную оптическую производительность - качества, которые имеют решающее значение в следующем - генерального оптоволоконного производства кабеля.
Метод PCVD
Плазменное химическое осаждение пара (PCVD) - это расширенный метод в производстве волоконно -оптического кабеля, в котором используется микроволновая печь -, сгенерированная плазмой для отложения стеклянных слоев в сиоксидию.
По сравнению с другими методами изготовления преформ PCVD предлагает исключительную точность в контроле показателя преломления, позволяя тонкой корректировке легированных пилотов, таких как германия или фтор во время реакции плазмы.
Для применений B2B, таких как аэрокосмическая связь, сенсорные системы и метополисы -сети, PCVD обеспечивает волокна с превосходной производительности, воспроизводимостью и долгой - стабильностью термина.
Процессы рисования и покрытия волокна
Преобразование преформ в волоконно -оптические кабели происходит в процессе рисования, где точный контроль температуры, натяжения и скорости рисунка определяет конечные свойства волокна. Предварительная форма нагревается в печи для рисования примерно до 2000 градусов, создавая область шкуру, где стекло течет и сводится к диаметру целевого волокна 125 микрометров.
Применение защитных покрытий сразу после охлаждения представляет собой еще один важный аспект производства оптоволоконного кабеля. Dual - слой uv - Обилируемые акрилатные покрытия обычно применяются с использованием поджатого покрытия.
Первичное покрытие поглощает механическое напряжение и погружение в микроординг, в то время как вторичный слой обеспечивает сопротивление истирания и длинный - термин защита окружающей среды. Поддержание точной концентричности этих покрытий необходимо для обеспечения надежного сплайсинга, соединения и низкой потери вставки в больших развертываниях шкалы-.
Усовершенствованные средства производства оптоволоконного кабеля используют системы мониторинга диаметра Laser - и закрытого - управления циклом для поддержания допусков размерности в пределах ± 0,5 микрометра. Этот жесткий контроль жизненно важен для совместимости со стандартными разъемами и оборудованием для сплайсинга слияния.
Любое отклонение за пределами допуска может увеличить потерю сплайсинга, снизить эффективность разъема и компромисстировать целостность сигнала в длинных сетях-. Автоматизированные системы управления мгновенно настраивают скорость рисунка или условия печи, чтобы поддерживать высокую надежность процесса, что делает это одним из отличительных черт современных производственных линий.
ДляПМДСнижение, производители волоконно -оптического кабеля реализуют управляемые волокно, вращающиеся во время процесса рисования. Этот метод вводит тщательно регулируемый поворот вдоль оси волокна, который эффективно усредняет остаточную двуметросную лучеученичество, вызванную структурной асимметрией.
Снижение PMD необходимо в High - bit - Systems (10 ГБ/с и выше) и когерентных технологий передачи, где эффекты поляризации непосредственно ограничивают расстояние передачи и полосу полосы. Интегрируя прядильный контроль в башни для рисования, производители гарантируют, что волокна соответствуют международным стандартам PMD для следующего - генеральных телекоммуникационных сетей.
Процесс охлаждения после рисунка в производстве оптоволоконного кабеля требует тщательного управления, чтобы предотвратить остаточные напряжения, которые могут повлиять на прочность волокна и оптические свойства. Системы охлаждения гелия широко используются из -за их высокой теплопроводности и способности доставлять быстрое равномерное гашение без введения загрязняющих веществ.
Правильное охлаждение улучшает механическую надежность, снижает образование Micro - и повышает устойчивость к усталости в течение десятилетий срока службы. В High - приложениях производительности, таких как подводные кабели или взаимодействие центра обработки данных, оптимизированные протоколы охлаждения имеют решающее значение для достижения Ultra - низких потерь и длинных - стабильности термина.
Стадии процесса рисования волокна
Загрузка предварительной формы
Преформа тщательно загружается в чертежную башню, выровненную с точностью, чтобы обеспечить надлежащую геометрию волокна во время производства волоконно -оптического кабеля.
01
Нагрев в печи
Нагреватель преформы нагревается примерно до 2000 градусов в графитовой или керамической печи, смягчая стекло для рисования во время производства оптоволоконного кабеля.
02
Рисунок волокна
Размягченное стекло переворачивается в диаметр цели (обычно 125 мкм) с точным контролем натяжения, чтобы сформировать ядро волоконного кабеля.
03
Мониторинг диаметра
Лазерные микрометра непрерывно измеряют диаметр волокна во время производства волоконно -оптического кабеля, обеспечивая обратную связь для закрытой - систем управления циклами.
04
Процесс охлаждения
Системы охлаждения гелия быстро и равномерно охлаждают волокно во время производства оптоволоконного кабеля, чтобы предотвратить остаточные напряжения.
05
Приложение для покрытия
Двойной - Акрилатные покрытия слоя применяются во время производства волоконно -оптического кабеля, чтобы защитить поверхность волокна и обеспечить механическую прочность.
06
Ультрафиолетовое отверждение
Приложенные покрытия вылечены с использованием ультрафиолетового излучения во время производства волоконно -оптического кабеля, образуя жесткий, защитный слой.
07
Катушка
Готовое волокно опускается на барабаны с точным управлением натяжением во время производства волоконно -оптического кабеля, чтобы предотвратить повреждение.
08
Конструкция кабельной конструкции и производство
Переход от отдельных волокон к функциональным волоконно -оптическим кабелям включает в себя множество соображений проектирования и этапов производства.
Технология ленточного волокна, где несколько волокон расположены в плоских массивах и инкапсулируются в УФ - Специальные материалы матрицы, позволяет высокий - упаковка плотности, важная для современного производства оптоволоконного кабеля.
Производство ленточных волокон требует точных систем выравнивания и равномерного применения покрытия для обеспечения надежных возможностей сплайсинга массового слияния.
Свободные конструкции труб в волоконно -оптических кабелях обеспечивают механическую изоляцию между волокнами и кабельными конструкционными элементами, защищая от напряжений окружающей среды.
Процесс вторичного покрытия для свободных труб включает в себя экстрадирование модифицированного полипропилена или других термопластичных материалов вокруг пучков волокна, с осторожным контролем длины избытка волокна, чтобы соответствовать дифференциальному термическому расширению и сокращению.
Выбор и применение заполнительных соединений в производстве оптоволоконного кабеля значительно влияют на производительность кабеля. Традиционный гель - Заполненные волоконно -оптические конструкции используют тиксотропные соединения, которые предотвращают проход воды при обеспечении движения волокна.
Тем не менее, технологии сухого волоконного кабеля с использованием воды - блокирующие пряжи и ленты приобрели популярность из -за более легких характеристик установки и обслуживания.

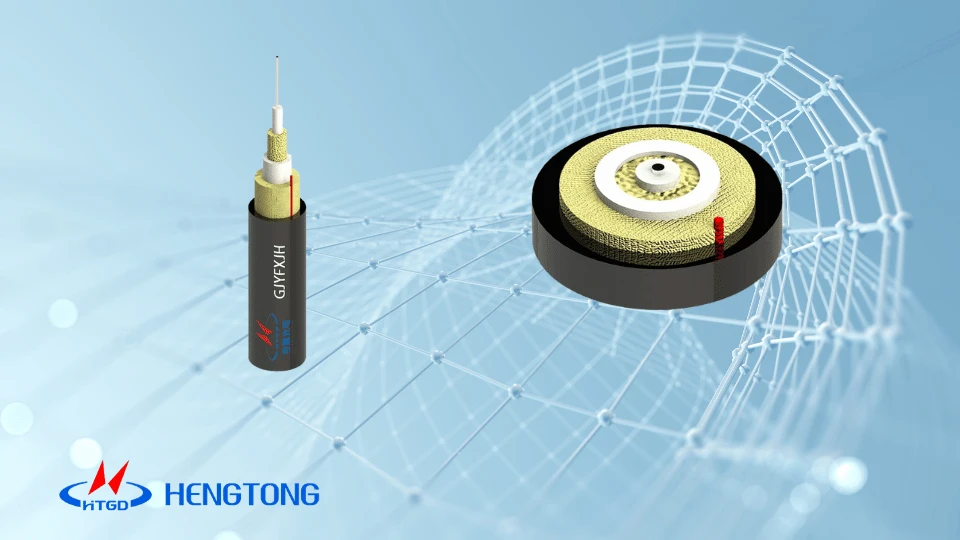

Оптоволоконные конструкции кабеля
Компоненты кабельной конструкции
- Оптические волокна
- Участники силы
- Буферные трубки
- Внешняя куртка
Ленточная волокна технология
Ленточное волокно располагает несколько волокон в плоские массивы, что позволяет высокой плотности упаковки и более быстрого массового сплайсинга. В производстве волоконно -оптического кабеля эта технология повышает эффективность установки и снижает затраты на рабочую силу, что делает ее идеальным для центров обработки данных и крупных телекоммуникационных сетей.
Свободные конструкции трубки
Проектные конструкции трубки позволяют волокнам свободно перемещаться внутри защитных буферных трубок, уменьшая напряжение от изгиба и изменений температуры. Широко используется в производстве оптоволоконного кабеля, эта структура повышает долговечность для наружных и длинных - расстояния телекоммуникационных приложений.
Системы блокировки воды
Вода - Системы блокировки используют гелевые соединения или набупленные сухие материалы для предотвращения вторжения влаги. В производстве волоконно -оптического кабеля они обеспечивают долгосрочную надежность- в суровых условиях, таких как погребенные или подводные установки.
Специализированные типы кабелей
ADSS Кабели
All - Dielectric Self - Поддержка (ADSS) Оптические кабели предназначены для воздушной установки вдоль линий передачи мощности, где они должны выдерживать значительные механические нагрузки при сохранении оптических характеристик.
- Нет металлических компонентов
- Self - поддерживающая конструкция оптоволоконного кабеля
- Устойчивый к электрическим помехам
Кабели OPGW
Оптические заземляющие проволоки (OPGW) Оптические кабели сочетают в себе возможности оптической связи с функциональностью электрического заземления, интегрируя оптические волокнистые блоки в металлических проволочных конструкциях.
- Двойная функция (связи с оптоволоконным кабелем + заземление)
- Металлическая броня для прочности
- Используется на высоком- линии передачи напряжения
Подводные кабели
Оптовые кабели подводной связи представляют собой наиболее требовательное применение, предназначенное для переживания крайней глубины океана, сохраняя при этом производительность в течение 25-летнего обслуживания.
- Несколько слоев брони для защиты
- Медные дирижеры для ретрансляторов
- Давление - Устойчивые к оптоволоконному кабелю конструкции
Производство подводных кабелей представляет собой, пожалуй, наиболее требовательное применение в производстве оптоволоконного кабеля. Эти кабели должны пережить развертывание на глубине океана, сохраняя при этом герметичность и оптические результаты в течение 25-летней службы.
Процесс изготовления включает в себя несколько слоев проводной брони, медные проводники для подачи питания для ретрансляторов и специализированное давление -, устойчивые к конструкциям, которые предотвращают проникновение воды под экстремальными гидростатическими давлениями.
Контроль качества и тестирование
В процессе производства волоконно -оптического кабеля строгие меры контроля качества обеспечивают надежность продукции. Тестирование оптической временной области (OTDR) обеспечивает подробную характеристику ослабления волокна, потерь разъема и качества сплайсинга. Протоколы механических испытаний оценивают прочность на растяжение, устойчивость к раздавливам и изгиб в соответствии с международными стандартами.
Измерение свойств растяжения кабеля включает в себя применение контролируемых нагрузок при мониторинге деформации оптоволоконного кабеля и изменений затухания. Эти тесты подтверждают, что кабели могут выдерживать силы установки без ущерба для оптической производительности.
Экологические испытания, включая температурный цикл и оценки устойчивости к проникновению воды, подтверждает долгосрочную надежность в условиях полевых условий.
01
Оптическое тестирование
OTDR, потери вставления, потери возврата и измерения полосы пропускания для производства оптоволоконного кабеля
02
Механическое тестирование
Прочность на растяжение, сопротивление раздавливанию и оценки производительности изгиба для производства волоконно -оптического кабеля
03
Экологическое тестирование
Циклов температуры, устойчивость к влажности и проникновение воды для производства волоконно -оптического кабеля
Материалы и производственные инновации
Куртка материалов
Достижения в составе материалов куртки имеют повышенную долговечность и производительность волоконно -оптического кабеля. Современные полиэтиленовые соединения включают УФ -стабилизаторы, антиоксиданты и огнестойковые замедления, адаптированные для конкретных средах установки. Процесс экструзии для волоконного кабеля требует точного контроля температуры и управления потоком материала для достижения однородной толщины стенки и качества поверхности.
Bend - Нечувствительная волоконная технология
Dual - Station Multi - Интеллектуальная рабочая платформа для оси для сборки волоконно -оптического кабеля;
Синхронизированное определение точного расположения CCD для компонентов волоконно -оптического кабеля;
Высокая точность сварки и отличная согласованность сварочных суставов, особенно подходящих для высокого- точности электронных устройств в производстве оптоволоконного кабеля.
Ключевые инновации в оптоволоконном производстве
1970s
Первые практические оптические волокна с низким ослаблением
1980s
Процессы производства MCVD и OVD
2000s
Bend - Нечувствительная волоконная технология
2020s
Наноструктурированные конструкции волокна
