Что такое оптический разъем CS?

CSоптоволоконный разъем — это компонент промежуточного программного обеспечения, соответствующий стандартам IEEE 802.3bs, имеющий компактную конструкцию и двухточечную двух-оптоволоконную-конфигурацию (простую в эксплуатации и стабильную). Он специально разработан как оптоволоконный разъем высокой-плотности и очень малого форм-фактора (VSFF) для современных сетевых сред с высокой-плотностью. Размеры наконечника и корпуса меньше, чем у обычных разъемов.разъемы CSмогут удвоить плотность патч-панелей по сравнению с дуплексными разъемами LC, эффективно улучшая воздушный поток внутри стоек. Совместим с дуплексными волокнами диаметром до 2,0/3,0 мм. Поддерживает передачу Ethernet 200G и 400G.


Основные технические характеристики разъемов CS

Универсальность

разъемы CSнадежная поддержка нескольких форматов данных и протоколов связи для обеспечения плавной интеграции различных систем.

Компактный размер

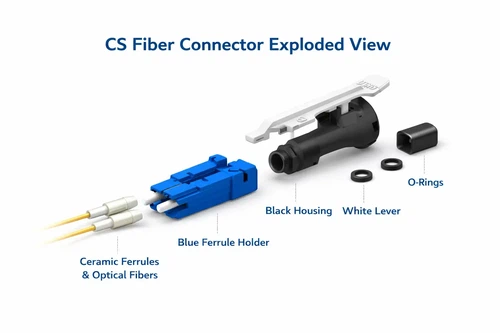

разъемы CSиспользуют инновационную миниатюрную конструкцию размером 6,2 x 10,8 мм с диаметром наконечника 1,25 мм. Этот размер аналогичен традиционным разъемам LC, но в целом более компактен, что обеспечивает более высокую плотность портов на том же пространстве. Дуплексная конструкция поддерживает как одномодовые-, так и много-модовые версии оптоволокна.

Производительность трансмиссии

разъемы CSподдерживают передачу данных Ethernet от 200G до 400G, обеспечивая высокую-скорость передачи данных с малой-задержкой в ​​приложениях с высокой-пропускной способностью. Подходит для-периферийных устройств с питанием от аккумулятора и базовых станций малых сотовых сетей 5G, что эффективно продлевает срок службы батареи устройства.

Удобное управление

Двухтактная защелкаразъемы CSобеспечивает быструю и удобную установку и удаление. Эта-удобная конструкция не только повышает эффективность установки, но и особенно подходит для сценариев, требующих частого обслуживания и модернизации оборудования в компактных помещениях.

Преимущества оптоволоконных разъемов CS

Развертывание высокой-плотности

Сверхкомпактный-компактный форм-факторразъемы CSявляется одним из их наиболее существенных преимуществ. Их компактная конструкция обеспечивает более высокую плотность портов в средах с-ограниченным пространством, что позволяет максимально эффективно использовать пространство. Эта характеристика особенно практична в местах с ограниченным пространством-, таких как центры обработки данных и телекоммуникационные узлы, что значительно повышает эффективность использования пространства.

Низкое энергопотребление и высокая энергоэффективность

разъемы CSидеально совместимы с оптическими трансиверами-малой мощности, при этом общее энергопотребление снижается более чем на 30 % по сравнению с традиционными разъемами. Они имеют меньшие вносимые потери и более высокие обратные потери, обеспечивая эффективную и надежную-высокоскоростную передачу данных.

Надежность и долговечность

разъемы CSиспользовать прочные корпуса и надежные механизмы защелки, способные нормально работать в диапазоне температур от -40 градусов до +85 градусов, с превосходной вибростойкостью, защитой от пыли и водонепроницаемостью, сохраняя стабильную работу в различных суровых условиях. Подходит для требовательных сценариев применения, таких как промышленный Интернет вещей (IIoT), развертывание на открытом воздухе и автономное вождение.

Отличная экономичность-Эффективность

По сравнению с традиционными разъемами-плотностиразъемы CSсократить общие затраты на развертывание примерно на 20 %, обеспечивая при этом такую ​​же или превосходящую производительность. Их стандартизированная конструкция и широкая совместимость еще больше снижают затраты на обслуживание и сложность обновления.


Основные сценарии применения разъемов CS

Периферийная вычислительная инфраструктура

Развертывание сети 5G

Промышленный Интернет вещей (IIoT)

Технология автономного вождения

Подключение медицинского оборудования

Будущие тенденции развития оптоволоконных разъемов CS

Поддержка более высоких ставок

разъемы CSв настоящее время развиваются в направлении скорости передачи 800G. Следующее-поколениеразъемы CSбудет использовать более совершенные оптические конструкции и технологии обработки сигналов для удовлетворения требований передачи сверх-высоко-сетей.

Конвергенция технологий фотонной интеграции

Сочетаниеразъемы CSс фотонными интегральными схемами (PIC) является важным направлением развития. Эта конвергенция еще больше повысит эффективность передачи данных, будет способствовать миниатюризации и высокой интеграции сетевого оборудования, а также проложит путь к крупномасштабному-применению технологии кремниевой фотоники.

Экологическая адаптивность

С растущим спросом на применение на открытом воздухе и в экстремальных условиях потребуются более высокие степени защиты, такие как уровни защиты IP67 или даже IP68. Это может еще больше расширить применениеразъемы CSв специальных областях, таких как морская инженерия, полярные научные исследования и военная связь.

Интеллектуальные функции управления

Следующее-поколениеразъемы CSможет интегрировать интеллектуальные чипы мониторинга для мониторинга состояния соединения-в режиме реального времени, предупреждения о сбоях и оптимизации производительности. Это позволит значительно повысить эффективность управления сетью и снизить затраты на обслуживание.


Рекомендации по выбору разъема CS

Однорежимные-разъемы CS: меньший размер ядра, минимальные потери сигнала, более высокая пропускная способность и скорость передачи данных, подходит для передачи на большие-расстояния (более 10 километров), в основном используется для соединения центров обработки данных, городских сетей и магистральных телекоммуникационных сетей.

Многорежимные-разъемы CS: Больший диаметр ядра, подвержен интермодальной дисперсии, подходит для высокоскоростной передачи данных на короткие-расстояния-(в пределах 500 метров), более низкая стоимость, обычно используется для внутренних соединений центров обработки данных и сетей кампусов предприятий.

Ключевые параметры производительности

Ориентируйтесь на следующие параметры:

Вносимые потери: Качественная продукция Менее или равна 0,3 дБ.

Обратные потери: в одном-режиме более или равно 50 дБ, в многорежимном-режиме более или равно 26 дБ.

Повторяющиеся циклы спаривания: больше или равно 500 раз.

Диапазон рабочих температур: выберите соответствующий температурный класс в зависимости от условий применения.
