Монтаж кабеля OPGW – важнейшая составляющая строительства оптических кабельных линий, напрямую связанная с качеством связи и безопасностью эксплуатации. По сравнению с обычными оптическими кабелями, к прокладке кабеля OPGW предъявляются более высокие технические требования: кабель должен сохранять постоянное натяжение при натяжке, не допускать перекручивания и чрезмерного изгиба, не допускать повреждения внешней оболочки и сжатия волокна. Метод натяжения, используемый при строительстве, удерживает кабель в подвешенном состоянии, эффективно защищая волокно от повреждений и обеспечивая долгосрочную-стабильную работу системы связи. В этом руководстве представлены процедуры строительства натяжения и провисания OPGW, включая развертывание натяжного троса, ключевые технические моменты протягивания кабеля и методы провисания при различных конфигурациях натяжных опор, а также представлены технические рекомендации и эксплуатационные стандарты для прокладки кабеля OPGW.
Натягивание веревки
- В качестве тягового каната обычно используется не-скрученный стальной трос, постепенно преобразуемый посредством тяги направляющего каната. В качестве направляющего троса обычно используется трос Dyneema, используемый с самолетов.
- При использовании ручного развертывания тянущий трос сматывается и разворачивается по частям вручную. После развертывания каждой секции она соединяется с помощью противо-соединителей.
- Когда используется развертывание самолета, самолет выполняет развертывание троса Dyneema в воздухе, используя небольшую тягу и небольшое натяжение для натягивания стального троса с помощью троса Dyneema.
- Последовательность соединения тяговых тросов следующая: тянущий трос - противоизгибающийся/поворотный соединитель - тянущий трос (как показано на рисунке).
Схема подключения тягового троса
Натяжка кабеля OPGW

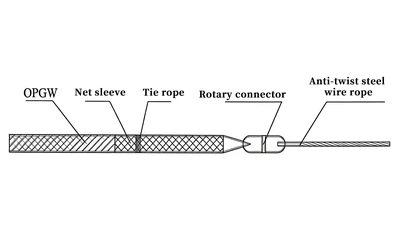

① Последовательность соединения между тяговым тросом и тросом следующая: стальной трос с защитой от перекручивания - (тянущий трос) - поворотный соединитель - тяговый захват - OPGW, как показано на рисунке.
Схема подключения тягового троса и кабеля
② После подключения тягового троса и троса сначала освободите временное анкерное устройство тянущего троса, подвесьте заземляющий механизм и начинайте работу после подтверждения того, что вся линия в порядке. Последовательность запуска: сначала запустите натяжитель, затем съемник; Последовательность остановки: сначала остановить съемник, затем натяжитель.
③ Скорость вытягивания: Съемник должен медленно ускориться до низкой скорости 5 м/мин. Если все подтвердится нормально, он сможет плавно ускоряться. Скорость тяги должна составлять около 25 м/мин, максимальная скорость не должна превышать 35 м/мин. Фактическая скорость тяги должна определяться начальниками строительства исходя из реальных условий.
④ Натяжные блоки в положениях угловых опор должны быть предварительно -смещены с помощью растяжек с постоянной регулировкой смещения в процессе натяжения, чтобы гарантировать, что трос не выскочит из канавки шкива во время натягивания, как показано на рисунке.
Диаграмма корректировки предварительного-смещения
⑤ Когда на катушке натяжителя останется всего 5–6 витков троса, натяжение должно прекратиться. Временно закрепите перед натяжителем с помощью специальных зажимов OPGW или предварительно отформованных армирующих стержней, каждый раз добавляя балансировочные грузы. Снимите оставшийся трос с барабана и натяжителя. Если тяга вот-вот достигнет нужного положения, установите натяжные предварительно сформированные броневые стержни (с балансировочными грузами) на конце троса, затяните с помощью моторизованной лебедки, снимите временный якорь, и тянущее поле медленно тянет, в то время как моторизованная лебедка медленно отпускает.
⑥ Если трос будет протянут на некоторое расстояние после освобождения от натяжителя, когда в барабане останется 5-6 витков, остановитесь и снимите оставшийся трос, установите специальные захваты, поворотные соединители, предотвращающие изгиб, и натяните трос, затем намотайте его обратно на барабан и продолжайте медленное развертывание. Остановитесь, когда конец троса вот-вот выйдет из натяжного колеса, установите предварительно отформованные натяжные броневые стержни (с балансировочными грузами), используйте лебедку, чтобы освободить 5-10 м, замените специальный соединитель поворотным соединителем и натяните тянущий трос на натяжное устройство.
⑦ Когда конец троса протянется через секцию натягивания и достигнет расчетной длины, прекратите тянуть. Прокладка кабеля OPGW завершена. Зарезервированная длина на обоих концах струны OPGW должна составлять не менее 15 м после достижения уровня земли.
⑧ Когда съемник-натяжитель установлен внутри натяжной башни, после завершения натяжения необходимо выполнить временное крепление на касательных опорах с обоих концов, прежде чем смотать оставшийся OPGW в барабане в большие петли, а затем поднять хвостовой трос на башню.
Провисание кабеля OPGW
Провисание кабеля OPGW обычно делится на следующие два сценария в зависимости от реальных условий, для каждого из которых выполняются следующие действия:
Натяжная секция без натяжных башен
Провисание при отсутствии натяжных башен в середине натяжного участка показано на рисунке.
Диаграмма провисания при отсутствии натяжной башни в середине натяжной секции
① После завершения прокладки кабеля отметьте расчетную длину конца на натяжной опоре N2 и установите натяжной зажим.
② После того, как натяжной зажим установлен на натяжной стойке N2, медленно потяните за тянущее поле. Когда провис натянутого участка N1-N2 на 2-3 м превышает расчетный установочный провес (провисание наблюдательного пролета), прекратить тягу.
③ Установите провисающие предварительно сформированные армирующие стержни (с балансировочными грузами) на расстоянии 4-5 м от линии на натяжной башне N1, используйте оборудование для провисания, чтобы отрегулировать провисание N1-N2. Когда он достигнет стандарта, отметьте и установите натяжной зажим для полного провисания. После маркировки каждой касательной опоры между N1-N2 можно приступать к установке оборудования касательной опоры.
Натяжная секция с подключенными натяжными стойками (N3 без соединительной коробки)
Диаграмма провисания, когда натяжная башня находится в середине натянутой секции
① Отметьте расчетную длину конца на башне N2 и установите натяжной зажим.
② Выполните провисание секции N2-N3. Соедините провисающие предварительно отформованные броневые стержни и цепные тали с обеих сторон башни N3 одновременно и слегка затяните, затем затяните цепную таль со стороны N2 на предмет провисания.
③ Когда провисание N2-N3 достигнет стандарта, отметьте каждую касательную стойку и установите натяжные приспособления на стороне N2 стойки N3.
④ Измерьте необходимую длину нижнего отвода в соответствии с проектом, установите натяжное оборудование на стороне N1 башни N3 и отпустите цепную таль на этой стороне. Если оставшаяся длина кабеля после провисания N2-N3 недостаточна для длины нижнего отвода, затяните цепную таль со стороны башни N1 в соответствии с требованиями к длине нижнего отвода.
⑤ Затем выполните провисание секции N3-N1.
Распространенные проблемы и решения
Проблемы скручивания кабеля
Как определить, скрутилось ли OPGW?
Три признака: ① Изменение направления жил на поверхности кабеля. ② Разъем повернут более чем на 3 оборота. ③ Кабель имеет вид «скрученной верёвки».
Через сколько оборотов скрутки работа должна прекратиться?
Необходимо немедленно остановиться, когда скручивание превысит 3 оборота, продолжать тянуть категорически запрещено.
Как предотвратить перекручивание кабеля?
① Используйте хлыст, предотвращающий-скручивание (длина 3,5 м, вес 20 кг). ② Установите поворотный соединитель в каждой точке соединения. ③ Контролируйте скорость тяги 25-35 м/мин. ④ Назначьте специальный персонал для мониторинга.
Как справиться с перекручиванием при его обнаружении?
① Немедленно остановиться. ② Ослабьте напряжение. ③ Вручную ослабьте скручивание угловой опоры. ④ Проверьте поворотный разъем. ⑤ С помощью рефлектометра убедитесь, что волокно не повреждено.
Как долго выдерживать после провисания, чтобы исключить скручивающее напряжение?
Выдерживайте в течение 1 часа после достижения расчетного прогиба, чтобы позволить внутреннему скручивающему напряжению полностью рассеяться.
Проблемы с чрезмерным-вытягиванием
Каков безопасный предел натяжения OPGW?
Меньше или равно 15 % прочности на разрыв, фактическая конструкция контролируется при 0,8–1,2 Т, максимум не превышает 1,3 Т.
Каковы последствия чрезмерного-вытягивания?
① Волокно испытывает растягивающее напряжение, вызывающее потерю микроизгибов ② Металлические пряди подвергаются пластической деформации ③ В тяжелых случаях происходит разрыв волокна
Какова последовательность запуска-остановки натяжителя и съемника?
Запуск: сначала запустите натяжитель, затем съемник; Остановка: сначала остановите съемник, затем натяжитель.
Когда трос останется, на сколько оборотов натяжителя следует прекратить натяжение?
Необходимо прекратить тянуть для временной фиксации, когда останется 5-6 витков.
Как контролировать скорость вытягивания?
① Медленно ускорьтесь до низкой скорости 5 м/мин для подтверждения нормальной скорости ② Плавно ускорьтесь до 25 м/мин ③ Максимальная скорость не должна превышать 35 м/мин ④ Снижайте скорость при прохождении угловых вышек и точек пересечения
Каковы требования к диаметру колеса натяжителя?
Больше или равно 70-кратному внешнему диаметру OPGW и больше или равно 1000 мм.
Проблемы с прыжками со шкивами
Каковы основные причины прыжков на шкиве?
① Недостаточное предварительное-смещение угловой башни. ② Слишком высокая скорость тяги. ③ Слишком маленький диаметр шкива колеса. ④ Ветреная погода.
Каковы характеристики натяжных блоков?
Диаметр дна канавки, превышающий или равный 40-кратному наружному диаметру OPGW, и превышающий или равный 450 мм (обычно 560 мм), должен иметь нейлоновую или резиновую подкладку.
Как предотвратить прыжки на угловые башни?
① Установите предварительно-смещенную растяжку (направление, противоположное биссектрисе угла). ② Постоянно регулируйте во время натяжения. ③ Назначьте персонал, контролирующий подъем на вышку. ④ Снижайте скорость при прохождении.
Каковы действия после того, как вы открыли для себя прыжки?
① Немедленно сообщите об остановке. ② Сохраняйте статус-кво без несанкционированного перемещения. ③ Оценка технического руководителя. ④ Рефлектометрическое тестирование. ⑤ Осторожно верните в паз и закрепите.
Какие погодные условия препятствуют строительству?
Необходимо остановить строительство при силе ветра больше или равной 5, грозе, сильном тумане.
Как справиться с царапинами на внешнем слое после перепрыгивания кабеля?
Незначительные потертости обернуть скотчем; деформация внешнего слоя требует повторной-намотки; поврежденное волокно необходимо заменить или соединить.
Временные проблемы с якорем
Когда необходима временная фиксация?
① Во время операций по смене катушек ② Приостановка строительства (обеденный перерыв/ночь/плохая погода) ③ Ожидание провисания ④ Испытание кабеля
Какое оборудование необходимо использовать для временной анкеровки?
Специальные зажимы OPGW или предварительно отформованные натяжные броневые стержни (соответствующие-производителю), использование обычных зажимов строго запрещено.
Какие аксессуары необходимо использовать при временной анкеровке?
Каждый раз необходимо добавлять балансировочные грузы (обычно 20–50 кг), чтобы поддерживать баланс силы троса.
Где можно расположить временные опорные точки?
Только на касательных или натяжных опорах, на угловых опорах строго запрещено.
Сколько раз можно повторно использовать предварительно отформованные броневые стержни?
Не более 2 раз.
Как часто проводить осмотр во время временной фиксации?
Осматривайте каждые 4 часа, оперативно устраняйте отклонения.
Какое тестирование необходимо до и после временной фиксации?
Проверьте волокно OTDR перед временным закреплением, затем проверьте еще раз, сравните, чтобы убедиться в отсутствии повреждений.
Можно ли выполнять временные якорные операции при сильном ветре?
Высотные-операции по временной якорной установке запрещены при силе ветра выше или равной 5 баллам.
Комплексный контроль качества
Каковы «Пять мер предосторожности» при прокладке кабеля OPGW?
Предотвращение повреждений при растяжении, истирания, скручивания, сжатия, повреждения при изгибе.
Каков минимальный радиус изгиба при строительстве?
Внешний диаметр кабеля больше или равен 20-кратному (во время строительства); Больше или равно 30 раз после завершения установки.
Каков стандарт приемлемости потерь при сращивании волокон?
Средние потери Меньше или равны 0,08 дБ на соединение.
Каково допустимое отклонение провисания?
110 кВ: +5%/-2,5%; 220 кВ: ±2,5%; Длинный интервал Меньше или равно ±1%.
Когда требуется OTDR-тестирование?
① Базовые испытания перед строительством ② До/после прыжка/скручивания/временного крепления ③ После завершения прогиба ④ Окончательная приемка
